Le trait de Jupiter est un assemblage traditionnel qui permet de prolonger une pièce de bois en reliant deux éléments par une jonction oblique. Sa réalisation demande pourtant de la précision : un tracé approximatif, des coupes mal ajustées ou un serrage insuffisant peuvent fragiliser l’ensemble. Comment le réaliser proprement et durablement ? Cet article détaille les étapes, les outils nécessaires et les points de vigilance.
Qu’est-ce qu’un assemblage en trait de Jupiter ?
Le trait de Jupiter est un assemblage traditionnel destiné à réunir deux pièces de bois dans leur longueur. Il permet ainsi de prolonger une poutre, une panne, un élément de charpente ou certaines pièces de menuiserie lorsque la longueur de bois disponible est insuffisante.
Son principe repose sur deux extrémités façonnées de manière complémentaire. Contrairement à un simple assemblage bout à bout, les pièces présentent des surfaces obliques et des décrochements qui viennent s’emboîter. Certaines variantes comportent également une clé en bois, c’est-à-dire une pièce insérée dans l’assemblage afin de le serrer et de limiter son ouverture.
Vu de côté, le profil de certains traits de Jupiter rappelle une forme de Z ou d’éclair, ce qui explique traditionnellement son nom.
Il existe plusieurs variantes : trait de Jupiter simple, avec clé, avec tenon ou encore avec différents décrochements. Le principe reste néanmoins similaire : augmenter les surfaces de contact et créer des butées capables de limiter le glissement et la séparation des deux pièces.
Historiquement employé en charpente, en menuiserie et dans la construction navale, cet assemblage demande davantage de travail qu’une enture simple. Sa qualité dépend avant tout de la précision du tracé et de l’ajustement des surfaces.
Pour un élément de charpente soumis à des charges importantes, les dimensions et la position de l’assemblage ne doivent toutefois pas être déterminées au hasard. Elles doivent être adaptées à la section du bois et aux efforts supportés.
Quels outils choisir pour réaliser cet assemblage ?
La réalisation d’un trait de Jupiter ne nécessite pas forcément de machines complexes. Des outils manuels correctement affûtés permettent d’obtenir un excellent résultat, à condition de travailler avec méthode.
Pour le traçage, prévoyez notamment :
- un mètre ou un réglet ;
- une équerre de menuisier ou de charpentier ;
- une fausse équerre pour reporter les angles ;
- un crayon fin ou un tranchet ;
- une règle suffisamment longue.
Le tranchet présente un avantage pour les travaux précis : contrairement à un gros trait de crayon, son incision matérialise très exactement la limite à respecter lors de la coupe.
Pour façonner le bois, une scie à dos, une scie japonaise ou une scie égoïne bien affûtée peut convenir selon les dimensions de la pièce. Sur de fortes sections de charpente, d’autres outils de sciage adaptés peuvent être utilisés.
Des ciseaux à bois servent ensuite à dégager les parties difficiles d’accès et à reprendre les épaulements. Un maillet permet de les utiliser sans détériorer leur manche.
Un rabot, une guimbarde ou un ciseau parfaitement affûté peut enfin servir à rectifier les surfaces de contact. L’objectif n’est pas d’enlever beaucoup de matière, mais d’effectuer des corrections très fines.
Des serre-joints ou des dispositifs de serrage sont également utiles pour immobiliser les pièces pendant le traçage, l’essai et, lorsqu’un collage est prévu, pendant sa prise.
Comment préparer les pièces avant l’assemblage ?
La précision du trait de Jupiter commence bien avant le premier coup de scie. Les deux pièces doivent présenter des dimensions compatibles et des surfaces suffisamment régulières pour permettre un traçage fiable.
Choisissez de préférence du bois sain au niveau de la future jonction. Un gros nœud, une fissure, une zone fortement déformée ou un défaut important du fil peut compliquer le façonnage et réduire la qualité mécanique de l’assemblage.
Il faut également tenir compte de l’humidité du matériau. Un bois qui subit ensuite un retrait important risque de modifier l’ajustement de la jonction et le serrage d’une éventuelle clé.
Commencez par identifier les faces de référence. Elles serviront à reporter toutes les mesures. Cette précaution évite d’accumuler de petites erreurs en mesurant successivement depuis différentes faces.
Les deux pièces sont ensuite placées dans leur position définitive et repérées clairement. Il peut être utile d’indiquer leur orientation, la face visible et les parties à enlever.

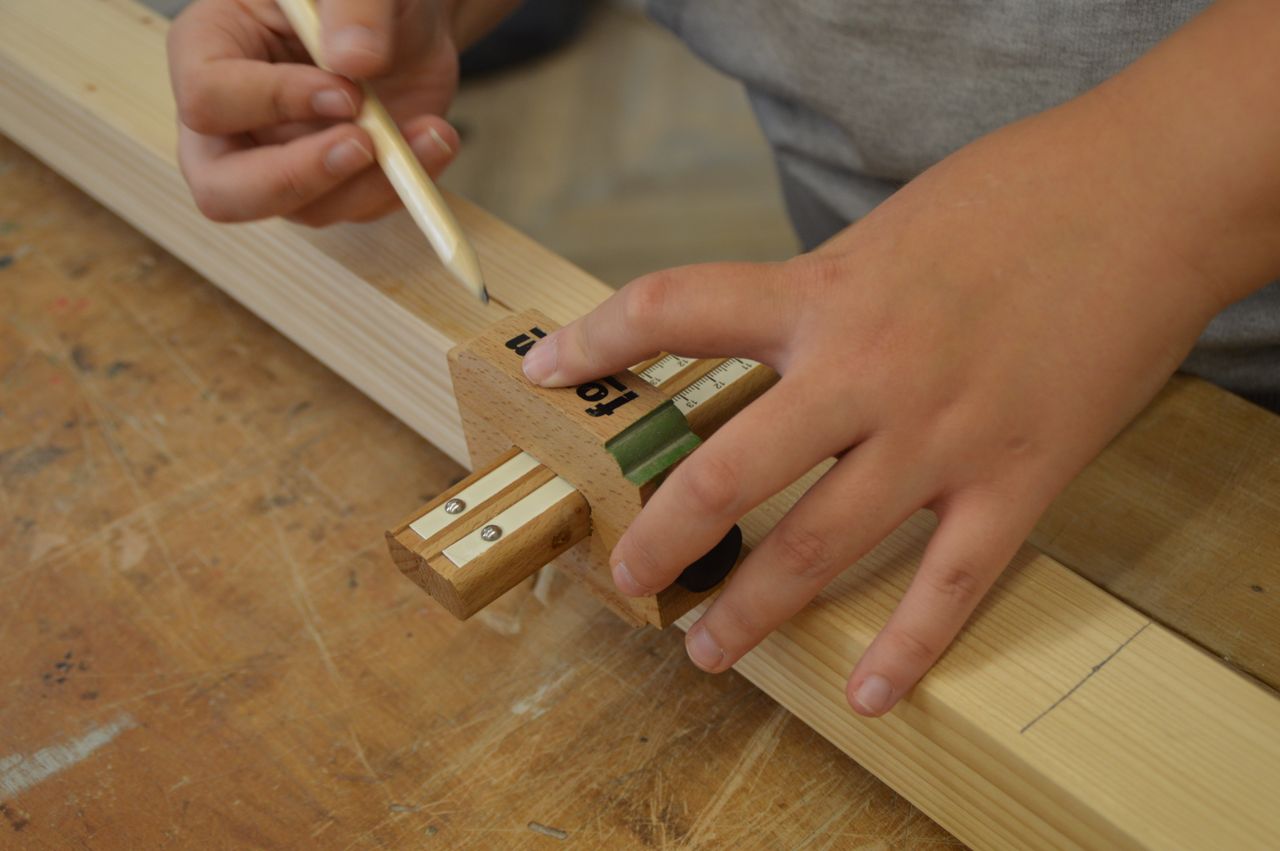

Le dessin de l’assemblage est alors reporté sur le bois. Les lignes doivent être prolongées sur les différentes faces avec une équerre afin que les coupes réalisées d’un côté correspondent précisément à celles visibles sur l’autre.
Un principe simple évite de nombreuses erreurs : marquer clairement les zones destinées à être supprimées. Sur un assemblage comportant plusieurs décrochements, il est facile de scier du mauvais côté d’un trait.
Les étapes clés du trait de Jupiter
La géométrie exacte varie selon le modèle choisi, mais la méthode de réalisation repose généralement sur la même progression.
Tracer la première pièce
Dessinez l’ensemble du profil sur la première pièce : longueur de l’enture, parties obliques, épaulements et éventuel logement de la clé.
Les mesures doivent être cohérentes avec la section du bois et avec la fonction de l’assemblage. Pour une pièce structurelle, ces proportions doivent être définies dans le cadre du dimensionnement de la charpente et ne doivent pas être improvisées à partir d’un simple modèle visuel.
Reporter le tracé sur toutes les faces
Les lignes principales sont reportées avec l’équerre sur les faces adjacentes. Une coupe suivie uniquement depuis une face risque de dévier et de créer un épaulement irrégulier.
Vérifiez toutes les cotes avant de commencer le sciage.
Réaliser les coupes principales
Sciez progressivement en restant du côté de la partie à éliminer, sans supprimer directement le trait de référence. Il est toujours possible d’enlever quelques dixièmes de millimètre lors de l’ajustage ; remettre de la matière est évidemment impossible.
Les coupes obliques et les épaulements doivent être aussi droits que possible. Sur une grosse section, il est particulièrement important de contrôler la sortie de la lame sur la face opposée.
Dégager les évidements
Les parties que la scie ne permet pas d’extraire proprement sont dégagées au ciseau à bois. Procédez par petites passes plutôt que d’essayer de retirer immédiatement une forte épaisseur.
Les fonds et les épaulements sont ensuite rectifiés afin d’obtenir des surfaces planes.
Réaliser la pièce complémentaire
La seconde partie doit correspondre exactement à la première. Selon la méthode utilisée, son tracé peut être construit à partir des mêmes références ou reporté depuis la première pièce.
Il faut rechercher une complémentarité précise sans créer un assemblage impossible à emboîter.
Façonner la clé si le modèle en comporte une
Sur un trait de Jupiter à clé, celle-ci contribue au serrage de la jonction. Son logement et sa forme doivent donc être réalisés avec soin.
Une clé trop libre ne remplira pas correctement sa fonction. À l’inverse, une clé excessivement serrée et forcée brutalement peut exercer des contraintes inutiles sur le bois.
Comment ajuster parfaitement les deux pièces ?
Un bon trait de Jupiter ne doit pas être jugé uniquement sur son apparence extérieure. Les surfaces fonctionnelles de l’assemblage doivent réellement porter les unes contre les autres.
Effectuez d’abord un montage à blanc, sans colle et sans serrage définitif. Observez les joints sur toutes les faces et repérez les zones qui empêchent l’emboîtement complet.
Si un point dur apparaît, ne rectifiez pas toute la surface. Identifiez précisément l’endroit responsable puis retirez seulement la quantité de bois nécessaire avec un ciseau bien affûté ou un rabot adapté.
Une méthode consiste à effectuer plusieurs montages successifs :
- présenter les pièces ;
- repérer les points de contact excessifs ;
- démonter l’assemblage ;
- rectifier légèrement ;
- effectuer un nouvel essai.
Cette progression peut sembler lente, mais elle évite de transformer progressivement un assemblage serré en assemblage trop lâche.
Les épaulements doivent venir en contact sans jour important et les deux éléments doivent rester correctement alignés. Passez également une règle sur les faces extérieures afin de vérifier qu’aucune pièce ne dépasse ou ne forme un angle indésirable.
Il est inutile de rechercher un montage tellement serré qu’il nécessite des coups violents. Un bon assemblage doit pouvoir être mis en place de manière contrôlée tout en conservant des contacts francs entre ses différentes surfaces.
Quelles erreurs éviter lors de l’assemblage ?
La première erreur consiste à négliger le tracé. Sur un assemblage aussi géométrique, quelques millimètres d’écart peuvent se répercuter sur plusieurs surfaces et empêcher les pièces de joindre correctement.
Il faut aussi éviter de scier directement au milieu du trait. Celui-ci matérialise généralement la limite de la pièce finie. Mieux vaut conserver légèrement la ligne puis rectifier progressivement.
Autre problème fréquent : vouloir corriger trop rapidement un assemblage qui ne ferme pas. En retirant de la matière sur plusieurs faces sans identifier le véritable point dur, on crée des jeux qui resteront visibles après le montage.
L’orientation du fil du bois mérite également de l’attention. Le travail au ciseau dans le mauvais sens peut arracher les fibres au-delà de la limite prévue, en particulier près d’un épaulement.
Parmi les autres erreurs courantes figurent :
- l’utilisation d’un bois présentant un défaut important dans la zone de jonction ;
- des outils mal affûtés qui écrasent les fibres au lieu de les couper ;
- des faces de référence irrégulières ;
- une clé trop lâche ou excessivement forcée ;
- un serrage qui désaligne les deux pièces ;
- l’absence de montage à blanc avant la fixation définitive.
Enfin, il serait risqué de reproduire arbitrairement les proportions d’un trait de Jupiter observé sur une autre charpente. Un assemblage structurel doit être adapté aux efforts qu’il reçoit, à la section des éléments, à l’essence de bois et à sa position dans l’ouvrage.
Comment obtenir une finition propre et durable ?
Une fois l’ajustage validé, commencez par vérifier une dernière fois l’alignement général. Les deux pièces doivent former un élément continu sans décalage notable au niveau des faces.
Le mode de fixation dépend ensuite de la conception retenue. Un trait de Jupiter traditionnel peut utiliser une ou plusieurs clés, tandis que certains travaux contemporains peuvent associer d’autres moyens de fixation ou de collage lorsqu’ils sont adaptés à l’usage.
Si une colle est prévue, elle doit être compatible avec le bois et les conditions d’exposition de l’ouvrage. Les surfaces doivent être correctement préparées et le serrage maintenu selon les préconisations du fabricant. Ajouter de la colle ne compense cependant pas un assemblage mal ajusté.
Après le montage, les petits désaffleurements peuvent être repris au rabot lorsque la conception de la pièce le permet. Il convient de travailler progressivement pour ne pas creuser la zone située de part et d’autre du joint.
Dans un environnement exposé à l’humidité, la conception doit également éviter autant que possible les zones où l’eau pourrait pénétrer et rester emprisonnée. Une protection de surface adaptée à l’usage du bois contribue ensuite à sa conservation.
La durabilité d’un trait de Jupiter repose donc moins sur une finition spectaculaire que sur trois éléments essentiels : un tracé précis, des surfaces parfaitement ajustées et une conception adaptée aux efforts supportés. Sur une charpente porteuse, la qualité d’exécution doit aller de pair avec un dimensionnement approprié de l’assemblage.
